Centro de mecanización del CNC del engranaje cónico, equipo de tratamiento térmico, sistema de control del PLC

Centro de mecanización del CNC del engranaje cónico, equipo de tratamiento térmico, sistema de control del PLC

Centro de mecanización vertical del CNC

Centro de maquinado CNC

Lugar de origen:

CHINA

Nombre de la marca:

JJR

Certificación:

ISO9000

Número de modelo:

YA9060

Contáctenos

Pida una cita
Detalles del producto
Pago y términos de envío
Cantidad de orden mínima
1set
Detalles de empaquetado
En casos de madera
Tiempo de entrega
1 mes
Condiciones de pago
T-T, L/C
Capacidad de la fuente
50sets/month
Descripción de producto

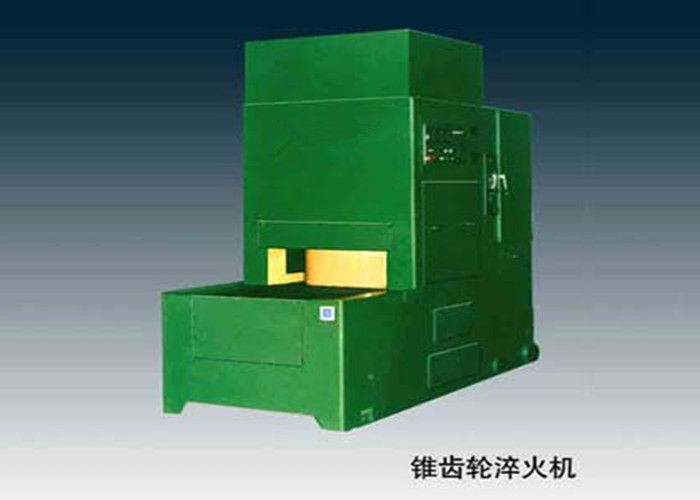

Centro de mecanización del CNC del engranaje cónico, equipo de tratamiento térmico, sistema de control del PLC







Detalle rápido:



Esta máquina es una clase de equipo de tratamiento térmico para apagar los engranajes cónicos usados en maquinaria automotriz, de construcción, tractor, maquinaria metalúrgica y otras industrias. Las distorsiones de las piezas apagadas después de que el tratamiento térmico pueda ser controlado y mejorado con eficacia y la calidad de los engranajes pueden ser aumentadas. Al mismo tiempo, alrededor y las partes planas se pueden también endurecer en esta máquina.





Descripción:



La máquina se equipa de un sistema de control del PLC. A excepción del cargamento del objeto y de la descarga, la máquina se puede poner en la operación automáticamente. Los controles eléctricos e hidráulicos se utilizan para la operación en un ciclo de amortiguamiento automático para aumentar la exactitud y estabilizar la calidad de las piezas apagadas.



La mesa de trabajo (el más bajos mueren) de la máquina se mueve entre la posición del cargamento y la posición del funcionamiento del objeto mediante los controles hidráulicos, para transferir el objeto calentado a la temperatura de amortiguamiento a la posición de trabajo de la máquina y refrescarlos en la máquina uno tras otro para acabar la operación de amortiguamiento.



Un dispositivo transformista está disponible para el superior muere (los anillos externos y los anillos internos) de la máquina (YA9060).



Para asegurar la calidad de amortiguamiento y controlar la distorsión del objeto, la máquina está con las características de la construcción siguientes.



Cuando el amortiguamiento, las presiones (individuo ajustable) de los anillos externos, de los anillos internos y del diámetro interior se pueden aplicar a las diversas porciones de la pieza que es apagada.



La presión se puede seleccionar como una presión fija o presión de pulsación ajustable.



Un ajuste cóncavo y convexo es posible en la mesa de trabajo dentro del diámetro de 510m m (más bajo muera).



Durante la operación de amortiguamiento, el aceite de enfriamiento en diversos pasos con los ajustes separados del índice de corriente y del tiempo puede ser suministrado. 20 puntos están disponibles en el sistema del PLC facilitar el tratamiento en línea de la máquina en la planta del usuario final.



Especial muere de los anillos externos, los anillos internos y el ampliador del diámetro interior se pueden equipar para la máquina según las diversas dimensiones y estructuras de las piezas que se apagarán.





Especificaciones:



Diámetro máximo del trabajo

milímetro

625

La distancia entre la superficie de montaje del ampliador que presiona la superficie de la barra y el sustentador de más bajo muere

Máximo

milímetro

280

Mínimo

milímetro

250

La distancia entre la superficie de montaje de la superficie interna y externa de los anillos y el sustentador de más bajo muere

Máximo

milímetro

165

Mínimo

milímetro

140

La gama de diámetro para ajustar cóncavo y convexo en más bajo muere

milímetro

Φ160-Φ510

Cóncavo (en dia.160mm)

milímetros

0,6

Cuerpo (en el diámetro 160m m)

milímetro

0,6

Presión máxima

Anillo externo

kilogramo

7500

(valor encendido) indicador del guagee de la presión)

Anillo interno

kilogramo

7500

Ampliador

kilogramo

3500

Aceite del líquido refrigerador

Capacidad

L

1300

Índice de corriente máximo

L/min

1130

Motor eléctrico

Pompa hydráulica

Kilovatio RPM

4 1440

Bomba de enfriamiento

Kilovatio RPM

7,5 2900

Dimensiones totales (L×W×H)

milímetro

2880×1237×2622

 Peso neto

kilogramo

5300

Caja de embalaje

milímetro

3850×1900×2650

Peso bruto

kilogramo

6000







Perfil de compañía:

La compañía de Heng Yong recolectó a muchos expertos experimentados. Este equipo es ventaja de gente tiene durante décadas de experiencia, y llenado de los ingenieros jovenes, enérgicos.  Con capacidad fuerte de la investigación y el convertirse, nuestra compañía puso esfuerzo extraordinario en conjuntos completos que se convertían de maquinaria del engranaje.  Podemos ahora proporcionar a nuestro cliente los productos principales como sigue: Adapte a las talladoras, los generadores rectos del engranaje cónico, los generadores del engranaje cónico del espiral, las amoladoras del engranaje cónico del espiral, los probadores hipoides del engranaje, las pulidoras del engranaje, engranaje que apaga la prensa, las máquinas que chaflanan del engranaje, engranaje Hobbers, las máquinas para rectificar y pulir cilindros, los centros de mecanización verticales y horizontales, los reductores de velocidad especiales de la precisión, rollo Stander para el estiramiento inconsútil del tubo que reduce el molino, familia del acoplamiento del engranaje, los dispositivos de la impulsión baja y equipo protector ambiental de 16 clases, más de 30 familias, y más de 150 tipos y especificaciones. El foco de la compañía en desarrollar la maquinaria resistente, grande del engranaje del CNC, que son necesitadas urgente por el gobierno y hacen para industrializar cuanto antes, proporciona una gran variedad de maquinaria avanzada del engranaje al mercado. La compañía está utilizando el 3D principal que diseña el software para convertirse y diseñar. La compañía combina producir con la investigación y desarrollo cooperando con la universidad de TIANJIN y otras universidades durante muchos años.
